J’ai acheté il y a quelques semaines un distributeur de colle pneumatique..
Il s’agit du modèle LANRUI FENGSHENG N°1. Un modèle peu connu de chez Aliexpress.
Il est trouvable pour environ une trentaine d’euros.
Il s’agit donc d’un distributeur de colle pneumatique, il utilise la pression d’une pompe à air pour injecter de l’air en circuit fermé et hermétique. Grâce à l’air comprimé, le piston du tube de colle est poussé, ce qui a pour effet mécanique de faire sortir la colle.
Le produit reçu correspond bien à la description. Cependant, il y a très peu d’information sur le mode de fonctionnement de celui-ci.

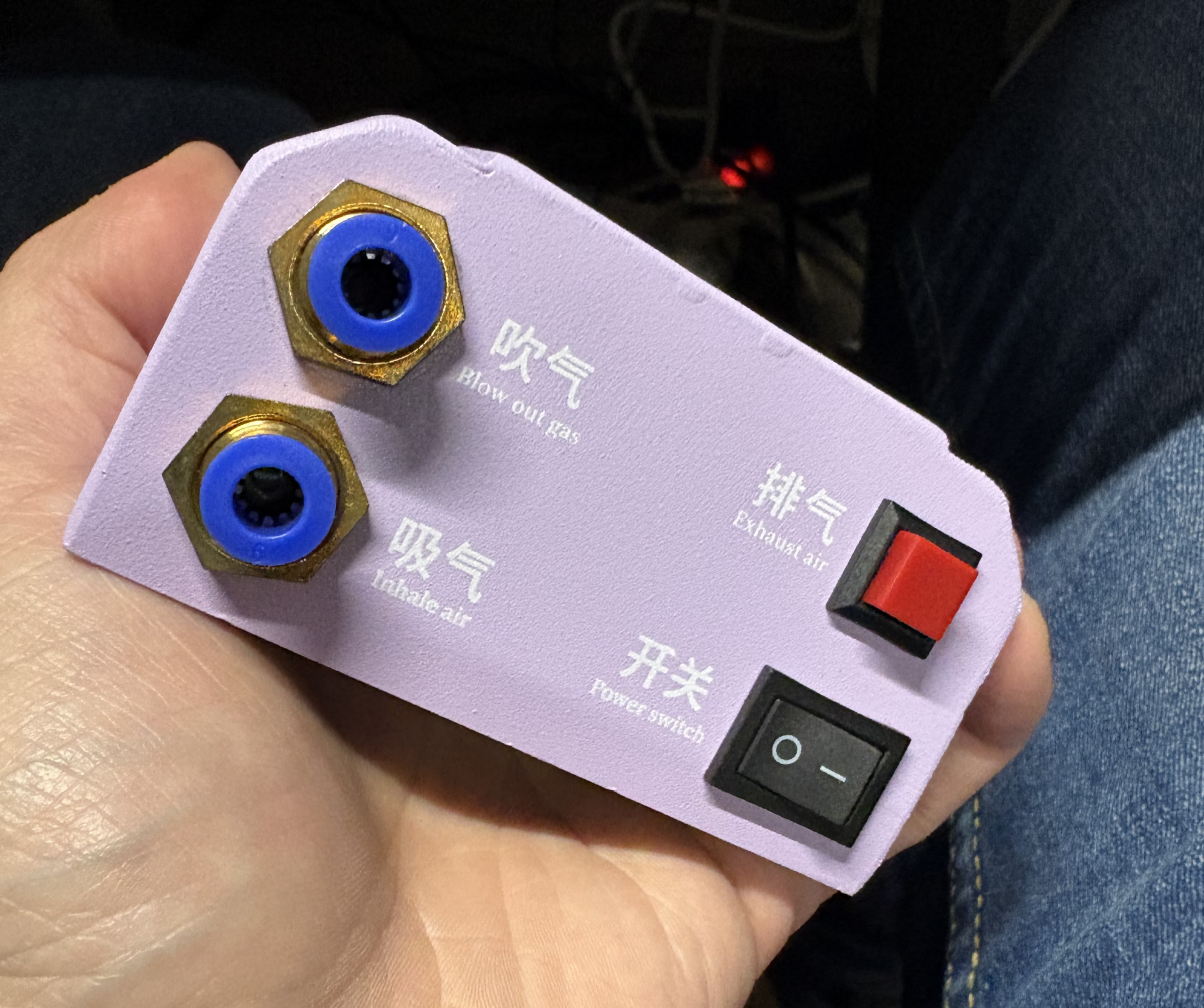

Le distributeur dans mes mains. Comme vous le voyez, ce n’est pas un grand appareil.

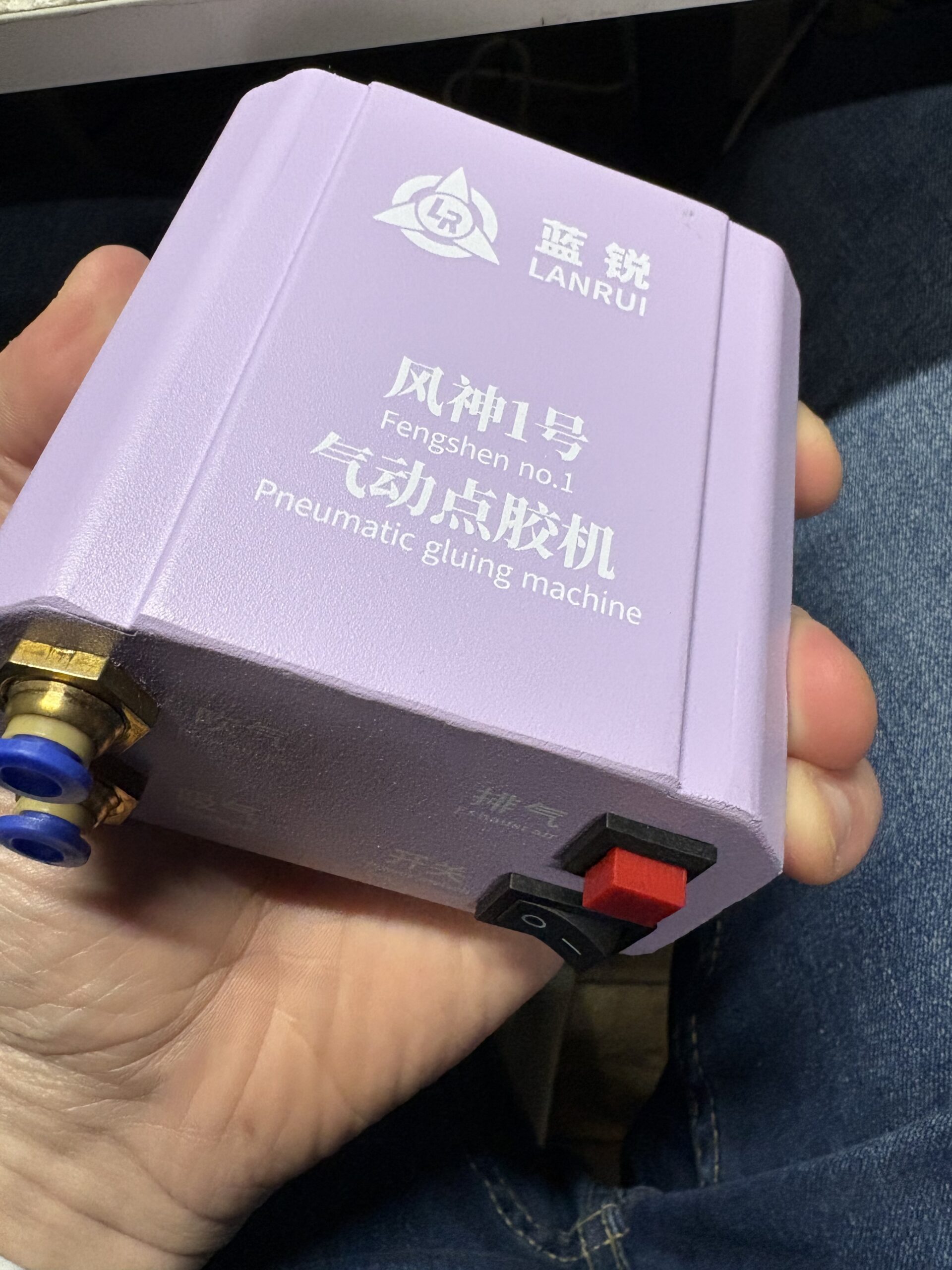

Quelques informations sur le dessus, mais rien de très intéressant.
D’après mes premières observations, le boitier est de très bonne qualité, en métal (probablement un alliage). La peinture
rose est assez particulière pour ne pas dire moche.
D’extérieur, le produit semble donc bien conçu, mais semble léger, ce qui posera un souci lors des utilisations je suppose. J’aime quand
l’appareil est stable et ne bouge pas.
Passons donc maintenant aux choses sérieuses : l’intérieur de l’appareil

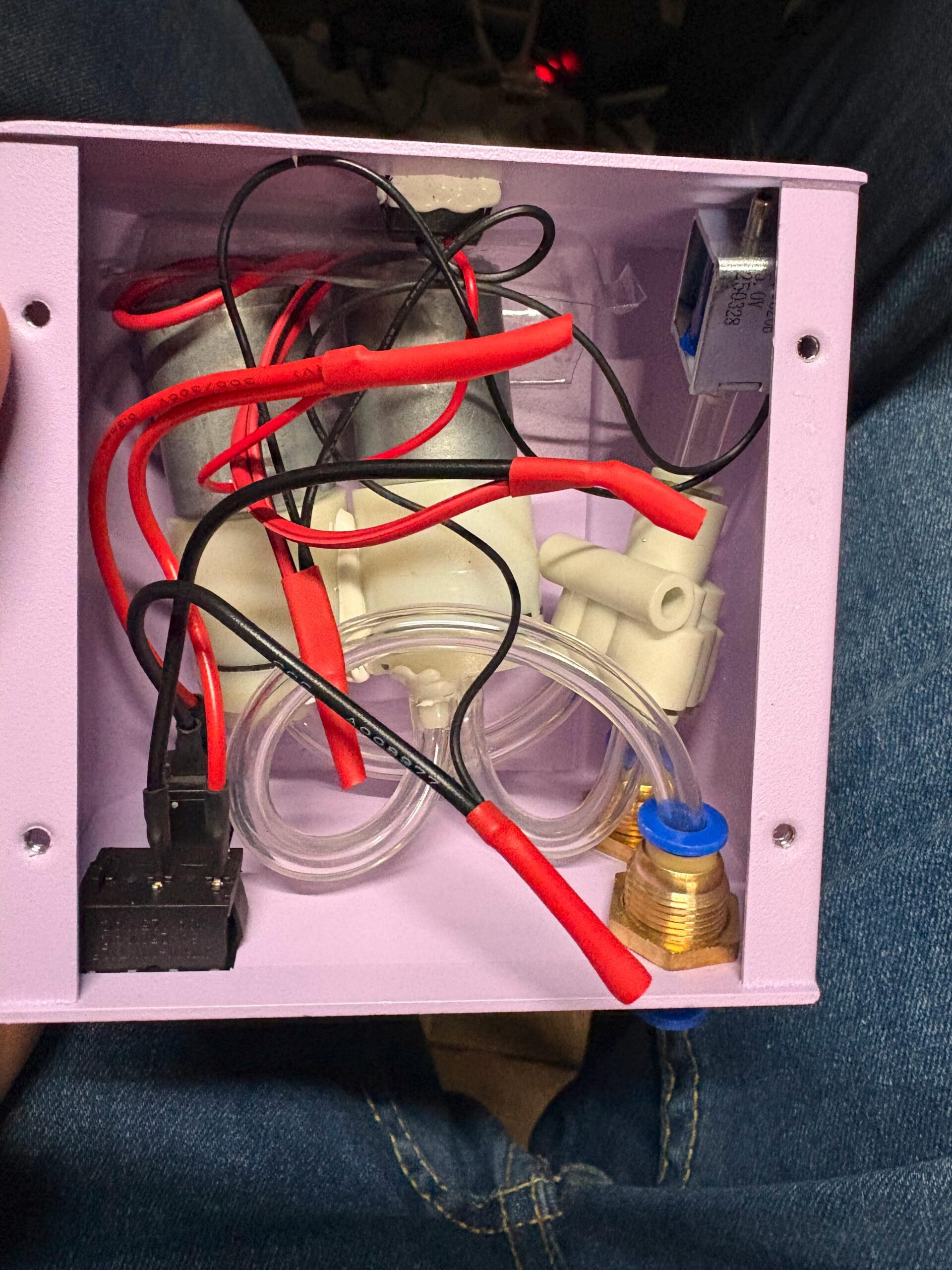

Un projet techno au collège donc… Les pompes ne sont pas fixées, l’électrovanne non plus. Pour un projet DIY comme le mien, je peux comprendre, cependant pour un produit acheté sur une plateforme professionnelle, cela fait moyen
Comme le montrent les photos, l’intérieur de l’appareil est plutôt atypique. Nous somme plus proche d’un projet de techno niveau collège commercialisé sur un site chinois. Le concept est intéressant, mais la qualité de réalisation est plus discutable.
L’appareil fonctionne correctement, mais son utilisation reste peu pratique. Sa mise en marche nécessite l’actionnement d’un interrupteur, ce qui déclenche les deux pompes montées en série sur le circuit d’air (mais en parallèle électriquement). Celles-ci créent une surpression dans un circuit hermétique, entraînant le déplacement du piston de la seringue contenant la colle, le flux ou tout autre produit à distribuer. Cette pression provoque alors l’extrusion du produit à travers l’embout de la seringue.
Une fois l’application terminée, il suffit de couper l’alimentation des pompes à l’aide de l’interrupteur. Toutefois, une pression résiduelle demeure dans le circuit, ce qui peut entraîner un léger post-écoulement du produit. Pour y remédier, l’appareil est équipé d’un bouton-poussoir rouge permettant de relâcher la pression accumulée (via une électrovanne) dans le circuit et dans la seringue, stoppant ainsi l’écoulement.
Vous voyez venir le problème ?
En effet, pendant les quelques secondes nécessaires à l’arrêt des pompes et à l’actionnement du bouton-poussoir permettant d’ouvrir l’électrovanne, le produit continue de s’écouler sous l’effet de la pression résiduelle présente dans le circuit. Ce phénomène de post-écoulement peut entraîner une perte non négligeable de produit, en particulier lors des applications nécessitant un dosage précis.
Vous voyez venir la solution ?
Je vais donc prochainement tenter d’améliorer cet appareil, en intégrant un système automatique (libération automatique de la pression) ainsi qu’une commande à distance qui sera fixée sur la seringue, afin de pouvoir déposer avec précision du produit (flux, colle, etc). Bien entendu cela restera un projet de techno, puisque je n’ai pas les machines nécessaires pour rentrer tout ça professionnel. Il s’agira donc d’un projet de techno abouti 🤣
